◆ 长度计算
◆ 长行程-滑行运行
拖链长度:S/2+M₁
速度/加速度 | max.10[m/s]/max.10[m/s²] |
架空滑行速度/加速度 | max.3[m/s]/max.5 [m/s²] |
材料允许温度 | -40°C ~+130°C |
安全安装高度HF （极限安装高度） | H+25mm |
节距P =21mm | 每米30节 |
R | HR1 | H | N | M | N1 | M1 |
028 | 80 | 80 | 70 | 150 | 70 | 150 |
038 | 100 | 100 | 80 | 185 | 80 | 185 |
048 | 120 | 120 | 90 | 215 | 90 | 215 |
075 | 175 | 175 | 120 | 300 | 120 | 300 |
100 | 225 | 225 | 170 | 380 | 170 | 380 |
◆ J1800系列拖链

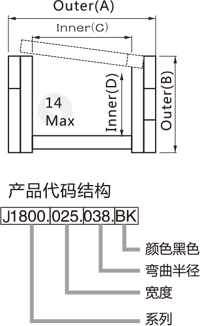

 | 产品代码 | A [mm] | B [mm] | C [mm] | D [mm] | R弯曲半径 | 近似重量 | |
J1800.018.□.BK. | 30 | 24 | 18 | 18 | [028] [038] [048] [075] [100] | 0.29 | ||
J1800.025.□.BK. | 36 | 24 | 25 | 18 | [028] [038] [048] [075] [100] | 0.36 | ||
J1800.037.□.BK. | 49 | 24 | 37 | 18 | [028] [038] [048] [075] [100] | 0.40 | ||
J1800.050.□.BK. | 62 | 24 | 50 | 18 | [028] [038] [048] [075] [100] | 0.45 | ||
J1800.068.□.BK. | 80 | 24 | 68 | 18 | [028] [038] [048] [075] [100] | 0.5 | ||
订货举例：J1800. 037.075.BK 2M

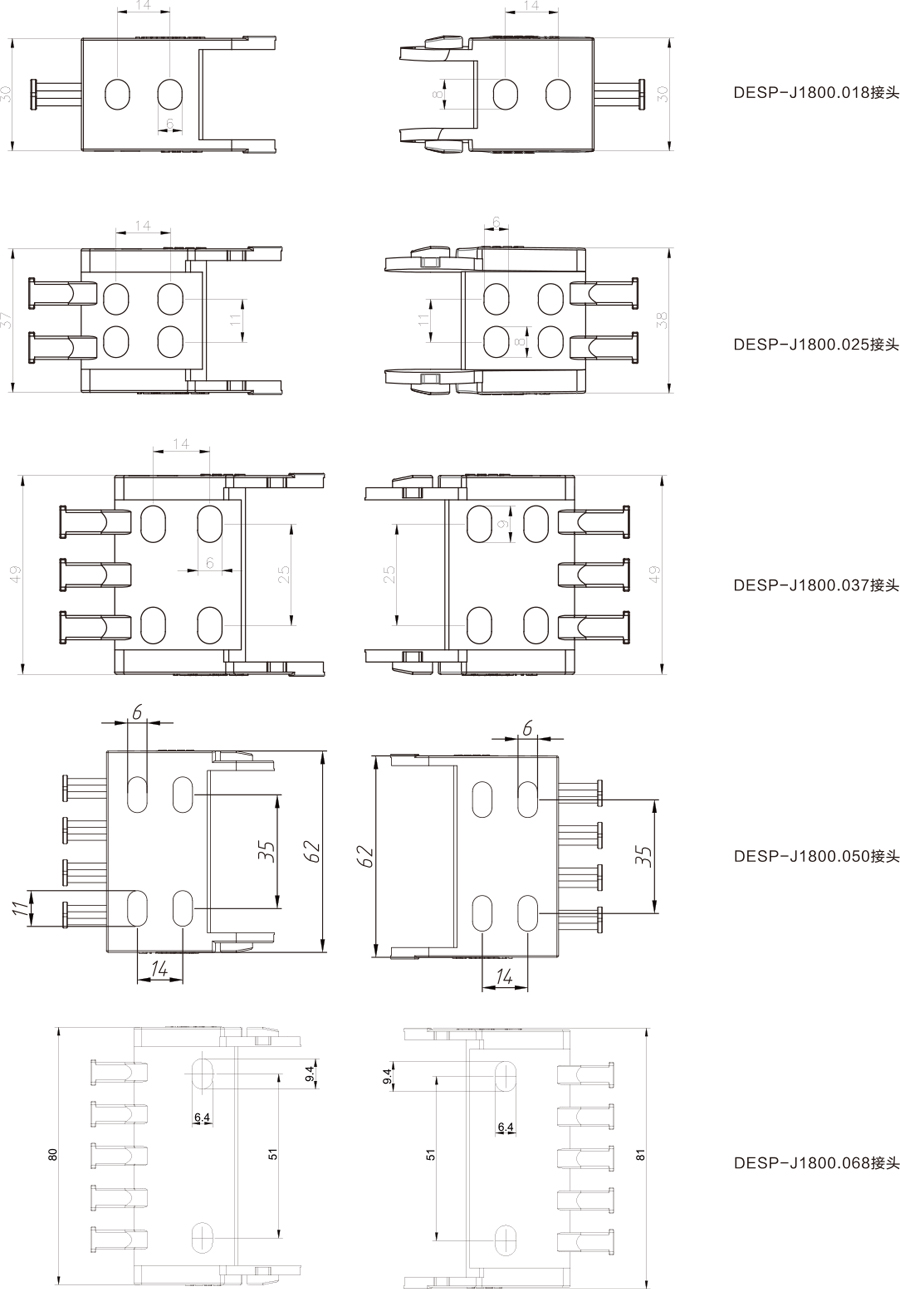

J1800.37.12 1副
◆ 用于低负载
◆ 用于室内应用
◆ 特别适用于水平架空和行程小于3M的对空间有要求的短行程场合
◆ 适用于喷绘印刷行业、纺织机械、自动包装行业、物流设备、自动化调节设施

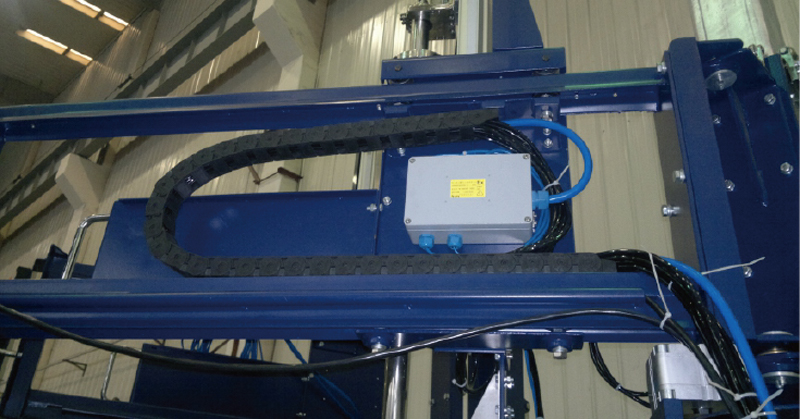

◆ J1800系列用于自动称重
◆ 拖链型号:J1800.037.075.BK
