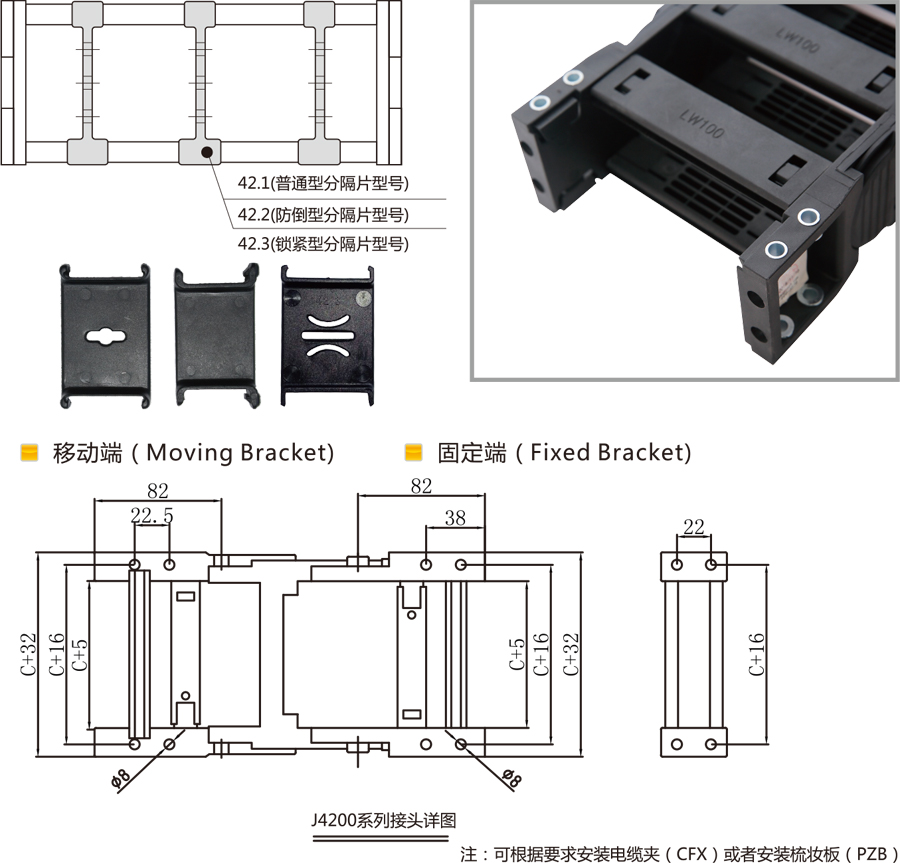

拖链型号 | 固定式接头型号 | 活动式接头型号 | 拖链内宽C[mm] |
J4200.043 | J4200.043.12 | J4200.043.34 | 43 |
J4200.050 | J4200.050.12 | J4200.050.34 | 50 |
J4200.068 | J4200.068.12 | J4200.068.34 | 68 |
J4200.075 | J4200.075.12 | J4200.075.34 | 75 |
J4200.100 | J4200.100.12 | J4200.100.34 | 100 |
J4200.125 | J4200.125.12 | J4200.125.34 | 125 |
J4200.137 | J4200.137.12 | J4200.137.34 | 137 |
J4200.150 | J4200.150.12 | J4200.150.34 | 150 |
J4200.175 | J4200.175.12 | J4200.175.34 | 175 |
J4200.187 | J4200.187.12 | J4200.187.34 | 187 |
J4200.200 | J4200.200.12 | J4200.200.34 | 200 |
J4200.225 | J4200.225.12 | J4200.225.34 | 225 |
J4200.250 | J4200.250.12 | J4200.250.34 | 250 |
J4200.300 | J4200.300.12 | J4200.300.34 | 300 |

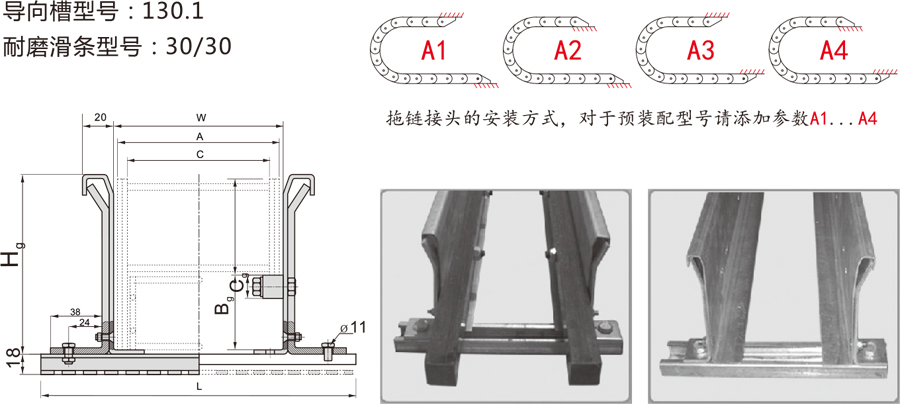

参数表[mm]
Bg | Cg | Hg | W | L |
64 | 30 | 130.5 | A+ 8(A为拖链外宽) | =W+125 |

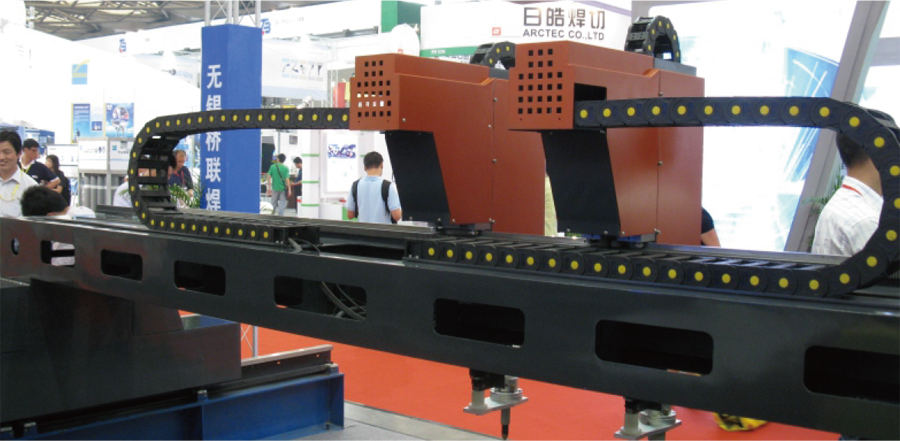

◆ 用于中/高负载 ◆ 室内及室外应用，抗辐射，耐老化 ◆ 特别适用于水平架空和中短行程，35M以内行程 ◆ 特别适用机床焊接切割设备、玻璃机械、木工机械、输送设备、石材加工设备及包装机械、门窗加工设备 ◆ J4200YW系列用于数控切割设备 ◆ 拖链型号：4200.075.150.YW |  |
