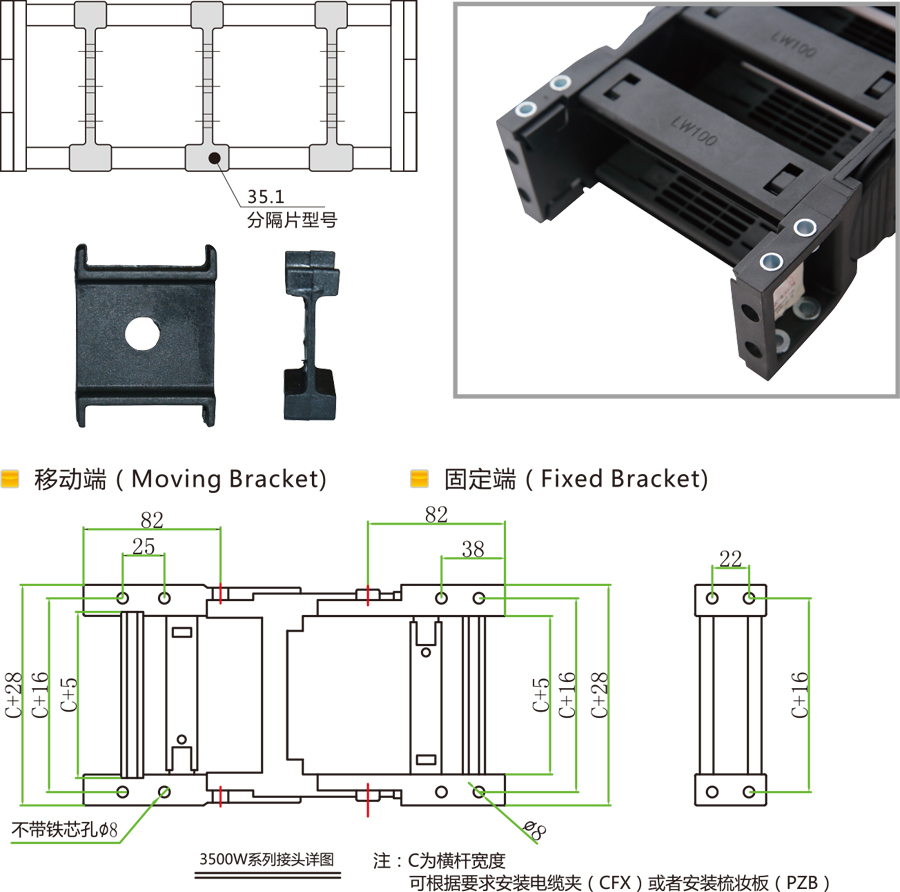

拖链型号 | 固定式接头型号 | 活动式接头型号 | 拖链内宽C[mm] |
3500.043 | 3500.043.12 | 3500.043.34 | 43 |
3500.050 | 3500.050.12 | 3500.050.34 | 50 |
3500.068 | 3500.068.12 | 3500.068.34 | 68 |
3500.075 | 3500.075.12 | 3500.075.34 | 75 |
3500.100 | 3500.100.12 | 3500.100.34 | 100 |
3500.125 | 3500.125.12 | 3500.125.34 | 125 |
3500.137 | 3500.137.12 | 3500.137.34 | 137 |
3500.150 | 3500.150.12 | 3500.150.34 | 150 |
3500.175 | 3500.175.12 | 3500.175.34 | 175 |
3500.187 | 3500.187.12 | 3500.187.34 | 187 |
3500.200 | 3500.200.12 | 3500.200.34 | 200 |
3500.225 | 3500.225.12 | 3500.225.34 | 225 |
3500.250 | 3500.250.12 | 3500.250.34 | 250 |
3500.300 | 3500.300.12 | 3500.300.34 | 300 |

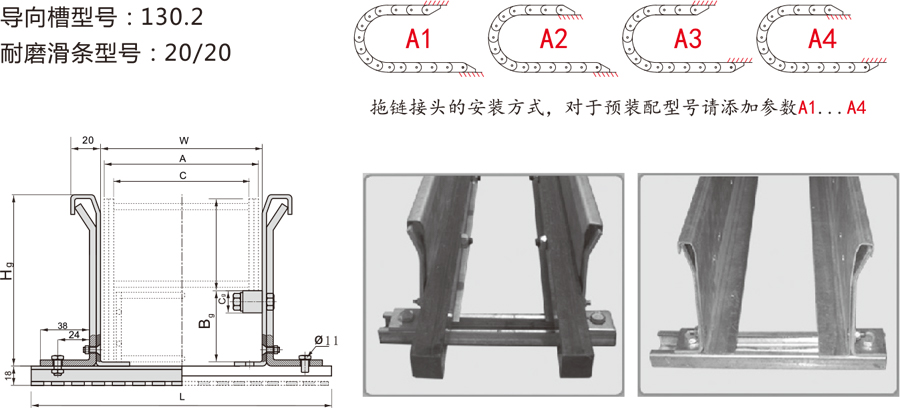

参数表[mm]
Bg | Cg | Hg | W | L |
54 | 20 | 130.5 | A+ 8(A为拖链外宽) | =W+125 |

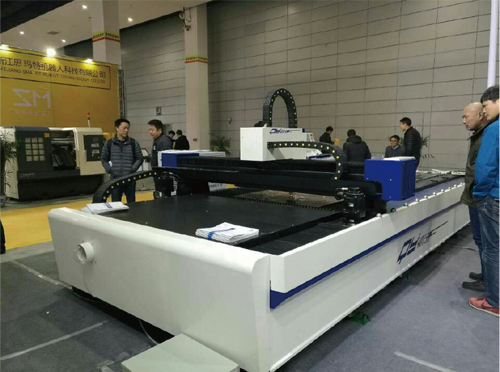

◆ 用于中/高负载 ◆ 室内及室外应用，抗辐射，耐老化 ◆ 特别适用于水平架空和中短行程 ◆ 特别使用机床焊接切割设备、玻璃机械、木工机械、输送设备、石材加工设备及包装机械、门窗加工设备 ◆ 3580YW系列用于激光切割使用 ◆ 拖链型号：3580.075.150.YW |  |
