拖链型号 | 固定式接头型号 | 活动式接头型号 | 拖链内宽C[mm] |
5500.075.BK | 5500.075.12 | 5500.075.34 | 75 |
5500.100.BK | 5500.100.12 | 5500.100.34 | 100 |
5500.125.BK | 5500.125.12 | 5500.125.34 | 125 |
5500.150.BK | 5500.150.12 | 5500.150.34 | 150 |
5500.175.BK | 5500.175.12 | 5500.175.34 | 175 |
5500.187.BK | 5500.187.12 | 5500.187.34 | 185 |
5500.200.BK | 5500.200.12 | 5500.200.34 | 200 |
5500.250.BK | 5500.250.12 | 5500.250.34 | 250 |
5500.300.BK | 5500.300.12 | 5500.300.34 | 300 |
5500.350.BK | 5500.350.12 | 5500.350.34 | 350 |
5500.362.BK | 5500.362.12 | 5500.362.34 | 362 |
5500.400.BK | 5500.400.12 | 5500.400.34 | 400 |
5500.425.BK | 5500.425.12 | 5500.425.34 | 425 |
参数表[mm]
Bg | Cg | Hg | W | L |
84 | 30 | 170.5 | A+ 8(A为拖链外宽) | =W+125 |

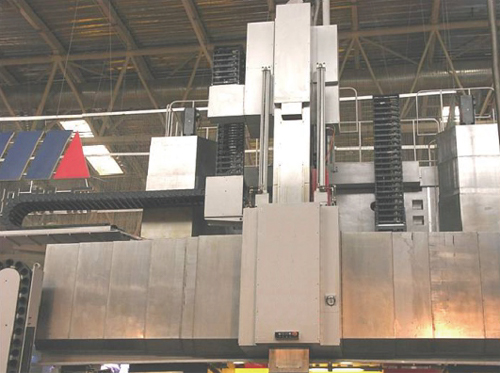

◆ 用于高负载 ◆ 室内及室外应用，抗辐射，耐老化 ◆ 特别适用于水平架空和中长行程 ◆ 特别适用于机床、物流设备、工程机械、发泡设备、流水线加工设备、室内外起重机 ◆ 5500BK系列用于定梁龙门Y轴架空使用 ◆ 拖链型号:5500.150.200.BK |  |
