1500系列

产品介绍

DESCRIPTION

用于低负载
用于室内应用
特别适用于水平架空和行程小于2M的对空间有要求的短行程场合
适用于小型机床、纺织机械、包装工业、物流设备、供应链自动调节设施

产品规格

◆ 长度计算




◆ 长行程-滑行运行

   拖链长度:S/2+M₁


速度/加速度

max.10[m/s]/max.10[m/s²]

架空滑行速度/加速度

max.3[m/s]/max.5[m/s²]

材料允许温度

-40°C ~+130°C

安全安装高度HF极限安装高度

H+ 15mm

节距P =20mm

每米50节


R
mm

HR1
mm

H
mm

N
mm

M
mm

N1
mm

M1
mm

028

76

76

60

130

60

130

038

79

79

70

160

70

160

048

116

116

80

190

80

190

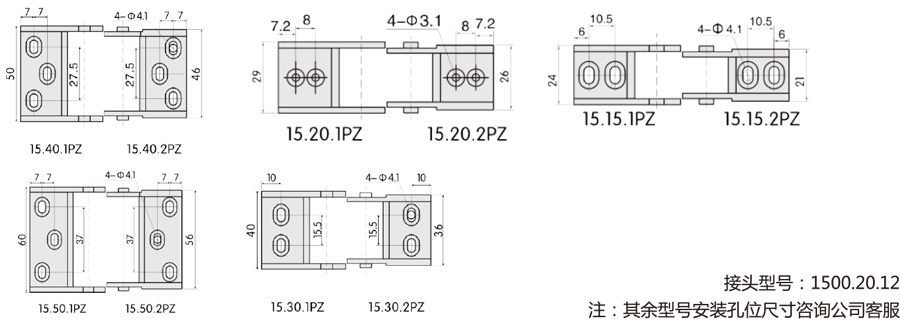

安装尺寸




拖链型号

接头型号

尺寸A[mm]

尺寸B[mm]

1500.015

1500.015.12

10.5

-

1500.020

1500.020.12

8

-

1500.030

1500.030.12

-

15.5

1500.040

1500.040.12

7

27.5

1500.050

1500.050.12

7

37


产品技术

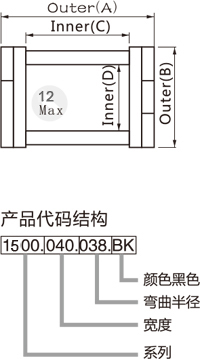

◆ 1500系列拖链

1687312417393136 拷贝.jpg

产品代码

A [mm]

B [mm]

C [mm]

D [mm]

R弯曲半径
[mm]

近似重量
[Kg/m]

1500.015.□.BK.

23

20

15

15

[028] [038] [048]

0.25

1500.020.□.BK.

28

20

20

15

[028] [038] [048]

0.37

1500.030.□.BK.

38

20

30

15

[028] [038] [048]

0.43

1500.040.□.BK.

48

20

40

15

[028] [038] [048]

0.50

1500.050.□.BK.

58

20

50

15

[028] [038] [048]

0.58

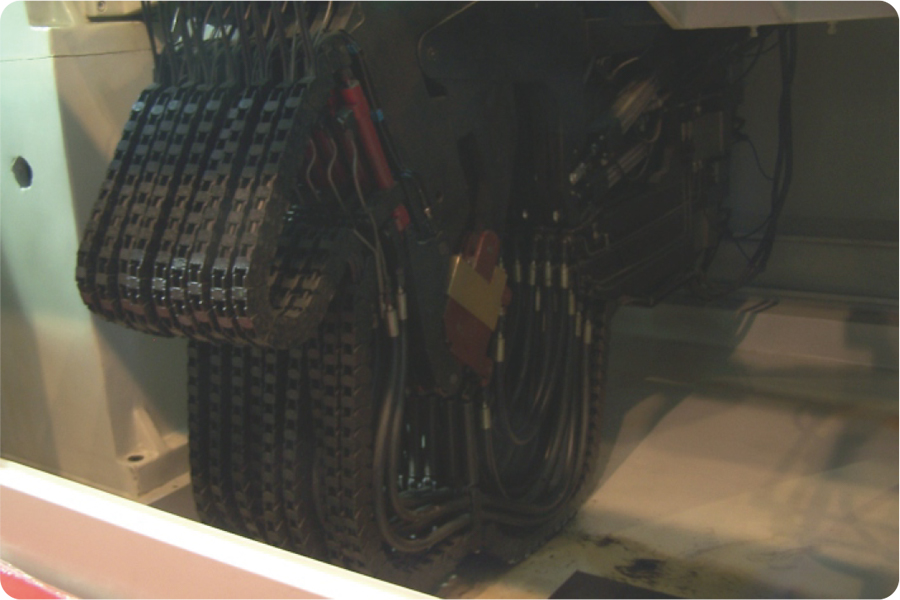

应用场合

◆ 用于低负载

◆ 用于室内应用

◆ 特别适用于水平架空和行程小于2M的对空间有要求的短行程场合

◆ 适用于小型机床、纺织机械、包装工业、物流设备、供应链自动调节设施。
