首页 尼龙拖链
J4200YW敞开系列

产品介绍

DESCRIPTION

产品规格

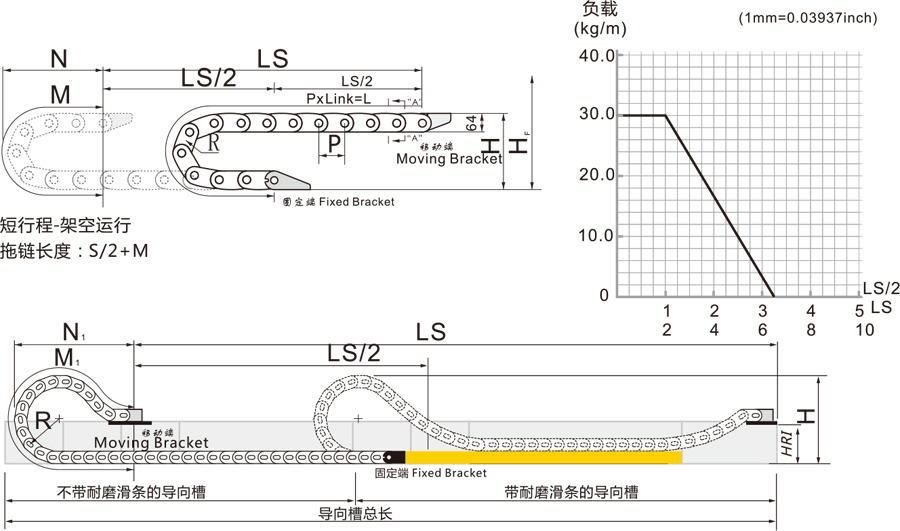

◆ 长度计算





◆ 长行程-滑行运行

   拖链长度:S/2+M₁


速度/加速度

max.10[m/s]/max.10[m/s²]

架空滑行速度/加速度

max.5[m/s]/max.5 [m/s²]

材料允许温度

-40°C ~+130°C

安全安装高度HF （极限安装高度）

H+ 40mm

节距P =67mm

每米15节



R

mm

HR1

mm

H

mm

N

mm

M

mm

N1

mm

M1

mm

100

168

254

183

430

370

616

125

168

304

208

505

470

784

150

168

354

233

585

500

896

175

168

404

258

665

655

1120

200

168

454

283

745

770

1288

250

168

554

333

900

930

1568

300

168

654

383

1110

1100

1960





产品技术

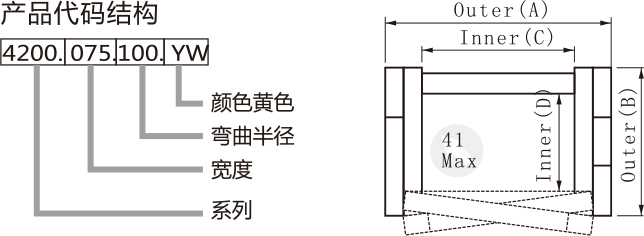

◆ J4200YW系列拖链-横杆上下方向可打开


产品代码

A [mm]

B [mm]

C [mm]

D [mm]

R弯曲半径 [mm]

近似重量 [Kg/m]

J4200.043.□.YW

71

64

43

42

[100] [125] [150] [175] [200] [250] [300]

1.75

J4200.050.□.YW

78

64

50

42

[100] [125] [150] [175] [200] [250] [300]

1.99

J4200.068.□.YW

96

64

68

42

[100] [125] [150] [175] [200] [250] [300]

2.11

J4200.075.□.YW

103

64

75

42

[100] [125] [150] [175] [200] [250] [300]

2.16

J4200.100.□.YW

128

64

100

42

[100] [125] [150] [175] [200] [250] [300]

2.30

J4200.125.□.YW

153

64

125

42

[100] [125] [150] [175] [200] [250] [300]

2.45

J4200.137.□.YW

163

64

137

42

[100] [125] [150] [175] [200] [250] [300]

2.54

J4200.150.□.YW

178

64

150

42

[100] [125] [150] [175] [200] [250] [300]

2.58

J4200.175.□.YW

208

64

175

42

[100] [125] [150] [175] [200] [250] [300]

2.68

J4200.187.□.YW

215

64

187

42

[100] [125] [150] [175] [200] [250] [300]

2.86

J4200.200.□.YW

228

64

200

42

[100] [125] [150] [175] [200] [250] [300]

2.97

J4200.225.□.YW

253

64

225

42

[100] [125] [150] [175] [200] [250] [300]

3.21

J4200.250.□.YW

278

64

250

42

[100] [125] [150] [175] [200] [250] [300]

3.45

J4200.300.□.YW

328

64

300

42

[100] [125] [150] [175] [200] [250] [300]

3.82
