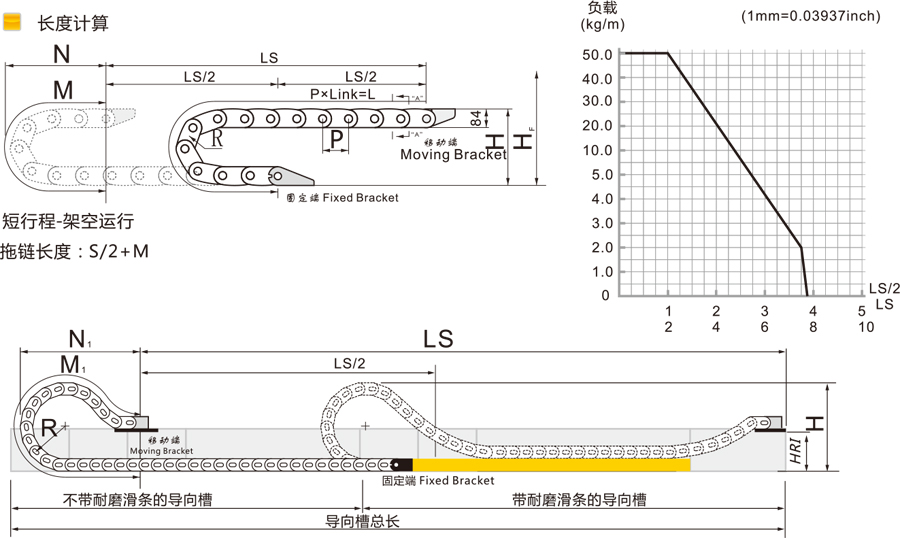

◆ 长度计算
◆ 长行程-滑行运行
拖链长度:S/2+M₁
速度/加速度 | max.10[m/s]/max.10[m/s²] |
架空滑行速度/加速度 | max.5[m/s]/max.5 [m/s²] |
材料允许温度 | -40°C ~+130°C |
安全安装高度HF （极限安装高度） | H+ 50mm |
节距P =91mm | 每米11节 |
R mm | HR1 mm | H mm | N mm | M mm | N1 mm | M1 mm |
150 | 268 | 384 | 284 | 655 | 480 | 819 |
175 | 268 | 434 | 309 | 736 | 600 | 1092 |
200 | 268 | 484 | 334 | 815 | 730 | 1274 |
250 | 268 | 584 | 384 | 970 | 980 | 1638 |
300 | 268 | 684 | 434 | 1126 | 1180 | 2002 |
350 | 268 | 784 | 484 | 1286 | 1440 | 2275 |
400 | 268 | 884 | 534 | 1450 | 1530 | 2548 |
500 | 268 | 1084 | 634 | 1775 | 1850 | 3280 |

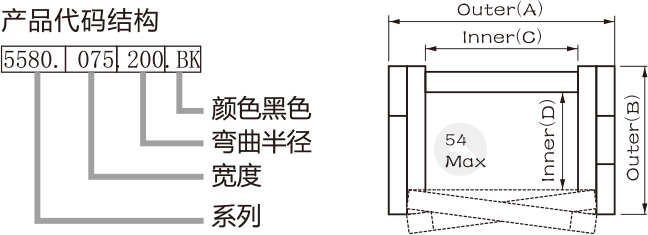

◆ 5500BK系列拖链-盖板上下方向可打开
产品代码 | A [mm] | B [mm] | C [mm] | D [mm] | R弯曲半径 [mm] | 近似重量 [Kg/m] | |
● 5580.100.□.BK | 137 | 84 | 100 | 55 | [150] [200] [250] [300] [350] [400] [500] | 3.95 | |
● 5580.125.□.BK | 162 | 84 | 125 | 55 | [150] [200] [250] [300] [350] [400] [500] | 4.12 | |
● 5580.150.□.BK | 187 | 84 | 150 | 55 | [150] [200] [250] [300] [350] [400] [500] | 4.33 | |
● 5580.175.□.BK | 212 | 84 | 175 | 55 | [150] [200] [250] [300] [350] [400] [500] | 4.48 | |
○ 5580.200.□.BK | 237 | 84 | 200 | 55 | [150] [200] [250] [300] [350] [400] [500] | 4.62 | |
○ 5580.250.□.BK | 287 | 84 | 250 | 55 | [150] [200] [250] [300] [350] [400] [500] | 4.99 | |
○ 5580.300.□.BK | 337 | 84 | 300 | 55 | [150] [200] [250] [300] [350] [400] [500] | 5.30 | |
注“带●型号表示有现货，带○型号表示可定制
