◆ 长度计算
◆ 长行程-滑行运行
拖链长度:S/2+M₁
速度/加速度 | max.10[m/s]/max.10[m/s²] |
架空滑行速度/加速度 | max.5[m/s]/max.5 [m/s²] |
材料允许温度 | -40°C ~+130°C |
安全安装高度HF （极限安装高度） | H+ 40mm |
节距P =67mm | 每米15节 |
R mm | HR1 mm | H mm | N mm | M mm | N1 mm | M1 mm |
075 | 268 | 214 | 175 | 370 | 175 | 370 |
100 | 268 | 265 | 199 | 450 | 1 99 | 450 |
125 | 188 | 315 | 224 | 530 | 475 | 804 |
150 | 188 | 365 | 249 | 610 | 570 | 1005 |
175 | 188 | 415 | 274 | 685 | 690 | 1139 |
200 | 1 88 | 465 | 299 | 765 | 780 | 1340 |
250 | 188 | 565 | 349 | 920 | 1035 | 1675 |
300 | 188 | 665 | 399 | 1080 | 1150 | 1943 |

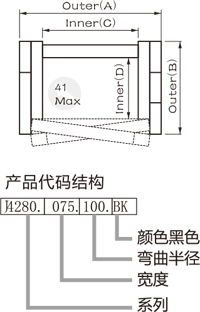

◆ J4280BK系列拖链-盖板上下方向可打开
 | 产品代码 | A [mm] | B [mm] | C [mm] | D [mm] | R弯曲半径 [mm] | 近似重量 [Kg/m] | |
J4280.075.□.BK | 103 | 64 | 75 | 42 | [075] [100] [125] [150] [175] [200] [250] [300] | 2.53 | ||
J4280.100.□.BK | 128 | 64 | 100 | 42 | [075] [100] [125] [150] [175] [200] [250] [300] | 2.64 | ||
J4280.125.□.BK | 153 | 64 | 125 | 42 | [075] [100] [125] [150] [175] [200] [250] [300] | 3.04 | ||
J4280.150.□.BK | 178 | 64 | 150 | 42 | [075] [100] [125] [150] [175] [200] [250] [300] | 3.34 | ||
J4280.175.□.BK | 203 | 64 | 175 | 42 | [075] [100] [125] [150] [175] [200] [250] [300] | 3.64 | ||
