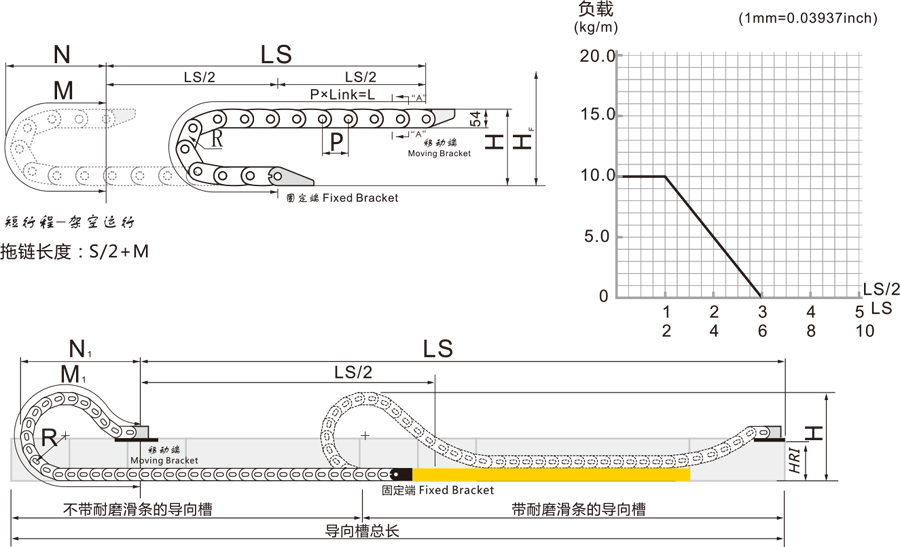

◆ 长度计算
◆ 长行程-滑行运行
拖链长度:S/2+M₁
速度/加速度 | max.10[m/s]/max.10[m/s²] |
架空滑行速度/加速度 | max.5[m/s]/max.5 [m/s²] |
材料允许温度 | -40°C ~+130°C |
安全安装高度HF (极限安装高度) | H+ 40mm |
节距P =56mm | 每米18节 |
R mm | HR1 mm | H mm | N mm | M mm | N1 mm | M1 mm |
075 | 204 | 204 | 158 | 350 | 158 | 350 |
100 | 168 | 254 | 183 | 430 | 370 | 616 |
125 | 168 | 304 | 208 | 505 | 470 | 784 |
150 | 168 | 354 | 233 | 585 | 500 | 896 |
175 | 168 | 404 | 258 | 665 | 655 | 1120 |
200 | 168 | 454 | 283 | 745 | 770 | 1288 |
250 | 168 | 554 | 333 | 900 | 930 | 1568 |
300 | 168 | 654 | 383 | 1110 | 1100 | 1960 |
◆ J3580BK系列拖链-盖板上下方向可打开
![]() | 产品代码 | A [mm] | B [mm] | C [mm] | D [mm] | R弯曲半径 [mm] | 近似重量 [Kg/m] | |
J3580.043.□.BK. | 68 | 54 | 43 | 35 | [075] [100] [125] [150] [175] [200] [250] [300] | 1.85 | ||
J3580.050.□.BK. | 75 | 54 | 50 | 35 | [075] [100] [125] [150] [175] [200] [250] [300] | 1.95 | ||
J3580.075.□.BK. | 100 | 54 | 75 | 35 | [075] [100] [125] [150] [175] [200] [250] [300] | 2.16 | ||
J3580.100.□.BK. | 125 | 54 | 100 | 35 | [075] [100] [125] [150] [175] [200] [250] [300] | 2.40 |
