DESP-PL225系列

产品介绍

DESCRIPTION

产品规格

◆ 长度计算

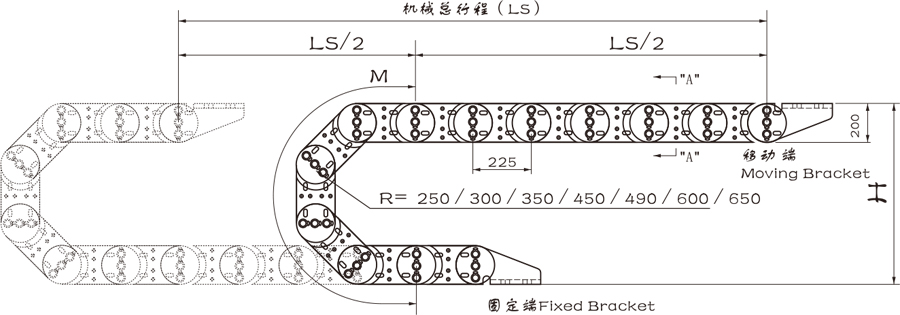

◆ 长行程架空-滑行运行



材质

不锈钢 镀锌板

运行速度

1m/sec

温度范围

因材质而定

拖链设置长度

L=S/2+M

安全安装高度(极限安装高度)

H+200mm



R

mm

H

mm

M

mm

250

700

1200

300

800

1357

350

900

1514

400

1000

1671

450

1100

1828

500

1200

1985

550

1300

2142

600

1400

2299






型号DESP-TL225


节距

225

弯曲半径

250、300、350、400、450、500、550、600

拖链宽度范围

100~700

拖链内高

170

Ⅰ、Ⅱ型支撑板最大孔径

170

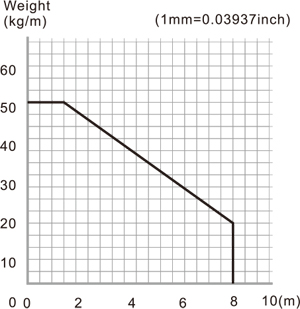

允许架空度(不加支撑轮)

空载情况(10米)

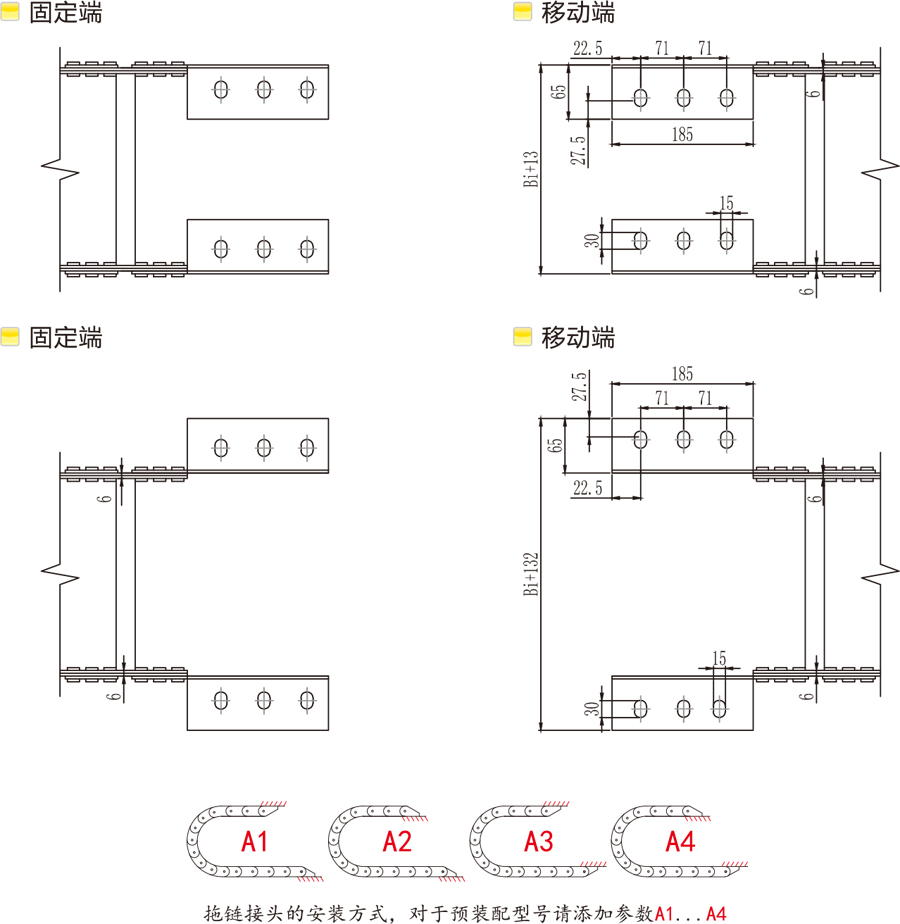

安装尺寸

◆ 订货举例


类型

节距

拖链宽度

弯曲半径(R)

长度(L)

数量(Q)

DESP-TL225

225

W150

R250

3375

15PCS


全封闭拖链型号为TLG225其他规格尺寸同敞开式拖链一致,钢托链详细参数请咨询公司客服。

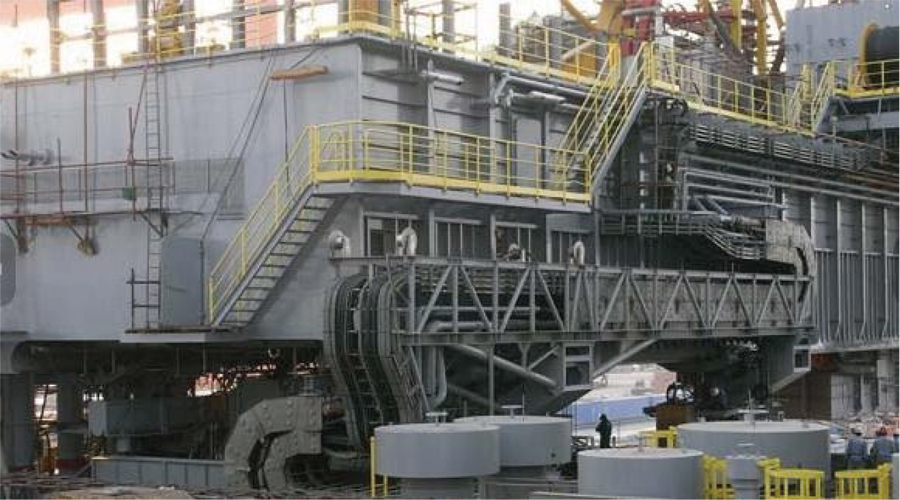

应用场合
