DESP-PL95系列

产品介绍

DESCRIPTION

产品规格

◆ 长度计算




◆ 长行程架空-滑行运行



材质

不锈钢 镀锌板

运行速度

1m/sec

温度范围

因材质而定

拖链设置长度

L=S/2+M

安全安装高度

H+70mm



R
mm

H
mm

M
mm

100

270

503

115

305

550

145

365

645

200

475

818

250

575

975

300

675

1132







型号DESP-TL95


节距

95

弯曲半径

100、115、145、200、250、300

拖链宽度范围

50~400

拖链内高

35

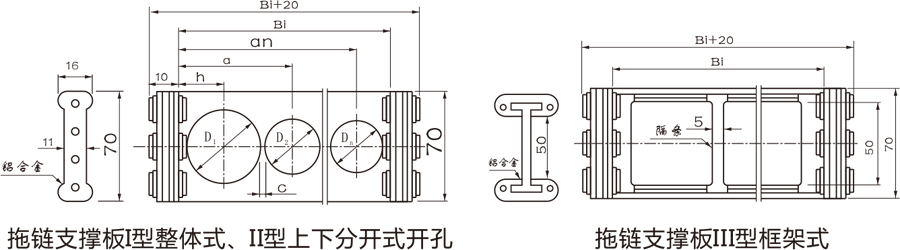

Ⅰ、Ⅱ型支撑板最大孔径

-

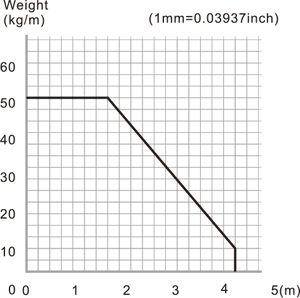

允许架空度(不加支撑轮)

9

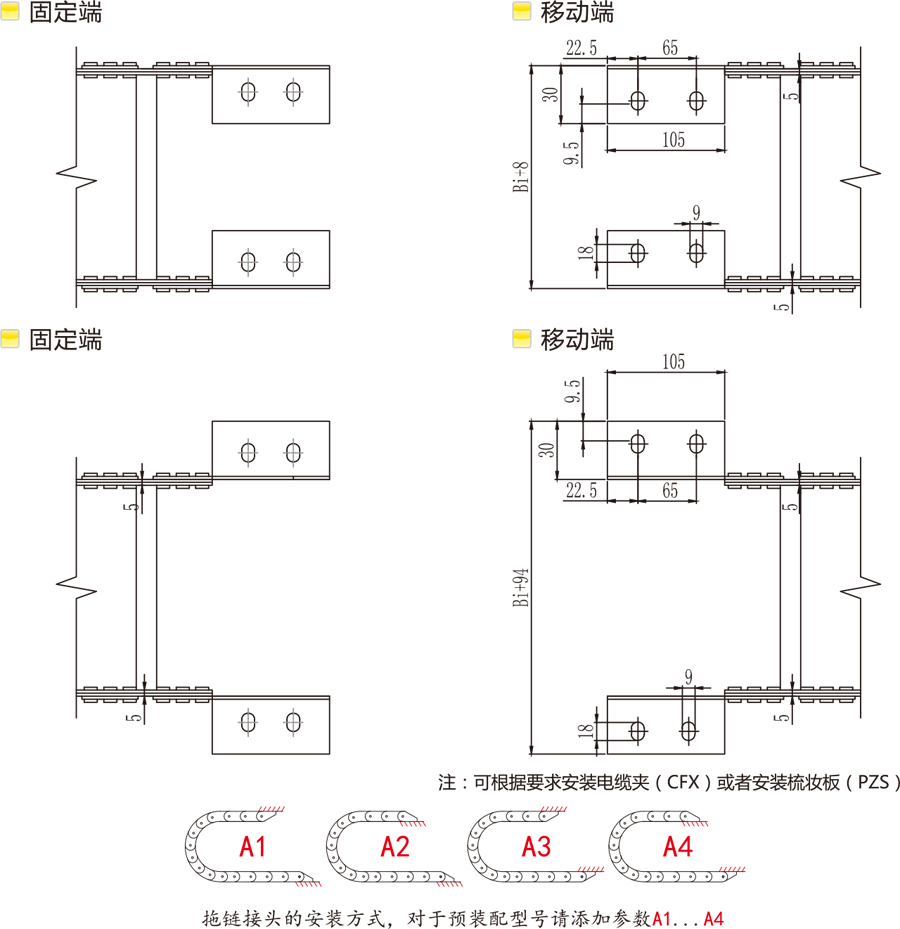

安装尺寸

◆ 订货举例


类型

节距

拖链宽度

弯曲半径(R)

长度(L)

数量(Q)

DESP-TL95

95

W150

R145

2800

7PCS


全封闭拖链型号为TLG95,最小弯曲半径为145,其他规格尺寸同敞开式拖链一致,钢托链详细参数请咨询公司客服。

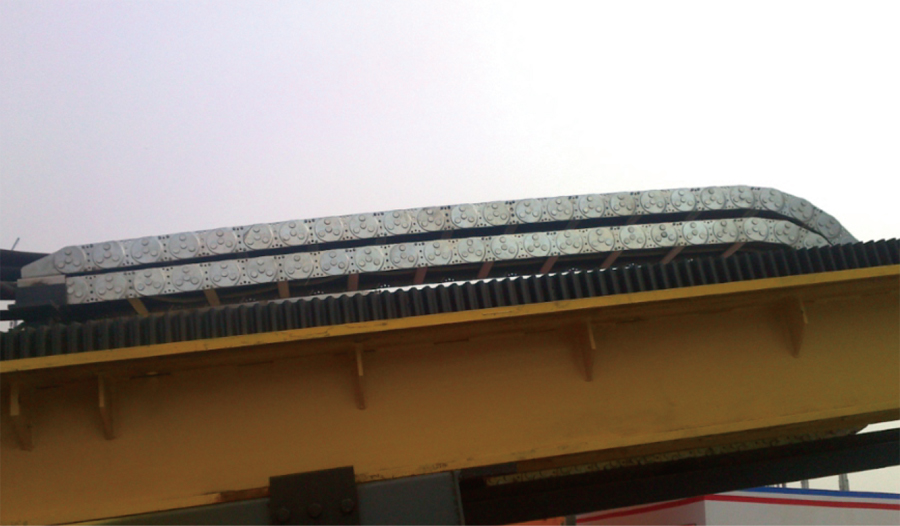

应用场合
