DESP-PL75系列

产品介绍

DESCRIPTION

产品规格

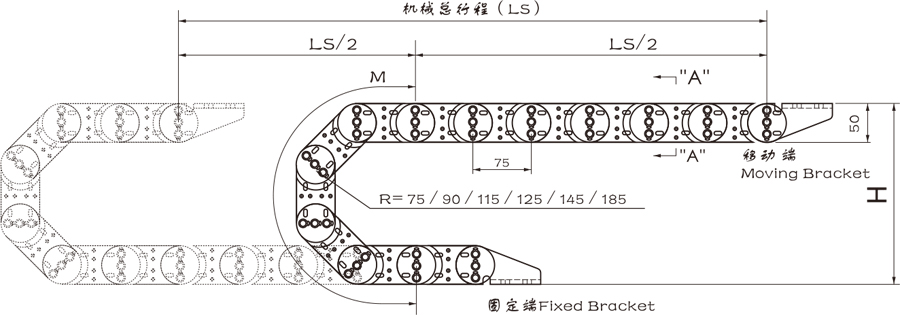

◆ 长度计算




◆ 长行程架空-滑行运行



材质

不锈钢 镀锌板

运行速度

1m/sec

温度范围

因材质而定

拖链设置长度

L=S/2+M

安全安装高度(极限安装高度)

H+49mm



R
mm

H
mm

M
mm

75

199

370

100

250

450

125

300

530

150

350

610

200

450

770

250

550

930







型号DESP-TL75


节距

75

弯曲半径

75、100、125、150、200、250

拖链宽度范围

50~400

拖链内高

30

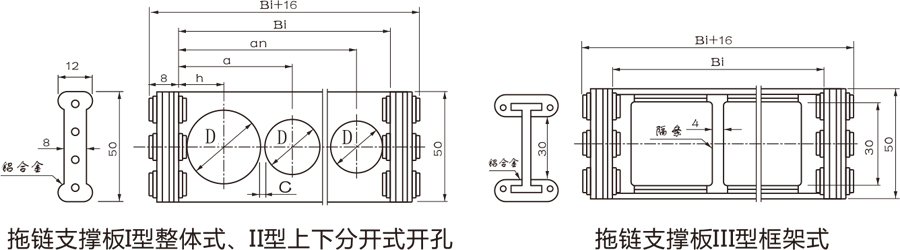

Ⅰ、Ⅱ型支撑板最大孔径

30

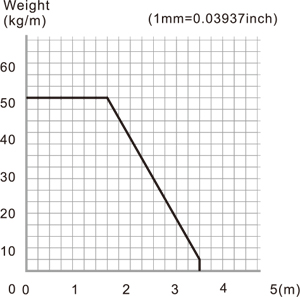

允许架空度(不加支撑轮)

空载情况(5米)

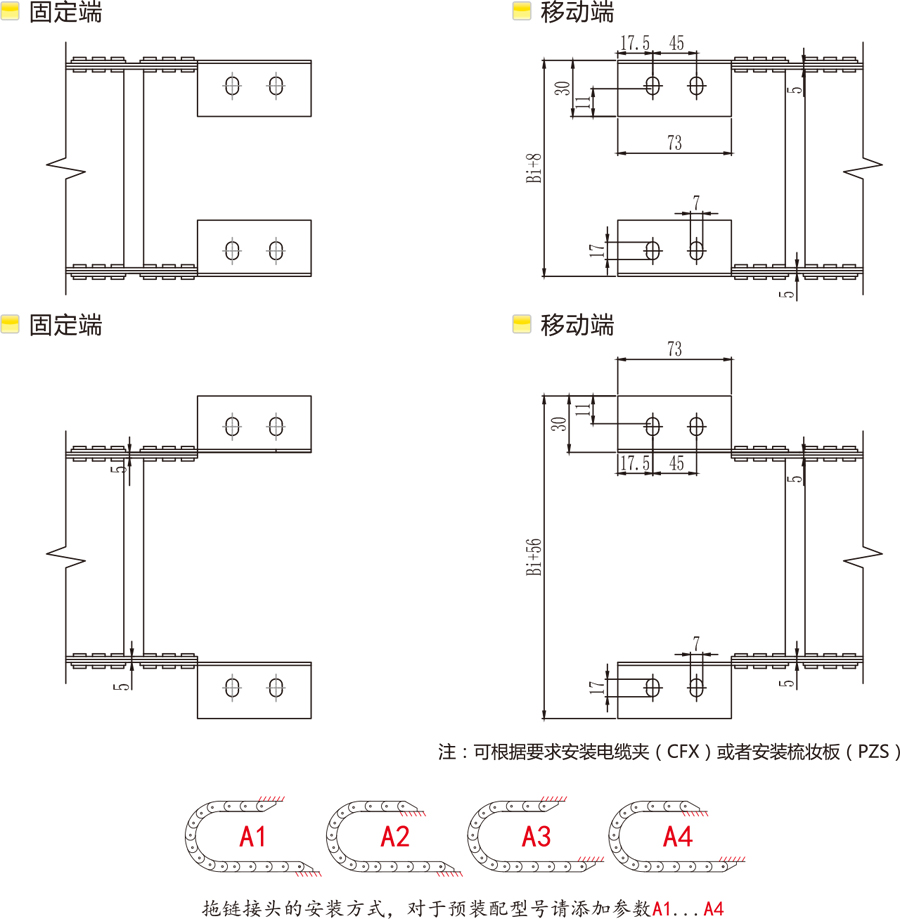

安装尺寸

◆ 订货举例


类型

节距

拖链宽度

弯曲半径(R)

长度(L)

数量(Q)

DESP-TL75

75

W150

R150

2250

30PCS


全封闭拖链型号为TLG75,最小弯曲半径为115,其他规格尺寸同敞开式拖链一致,钢托链详细参数请咨询公司客服。

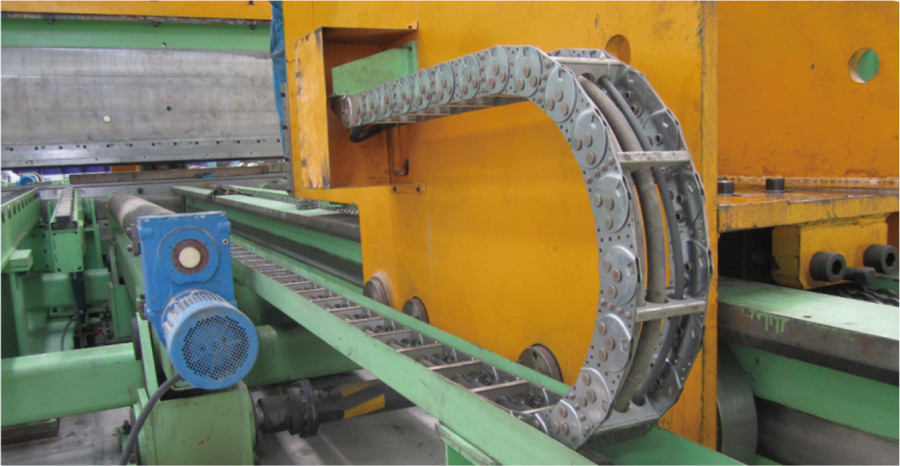

应用场合
