DESP-PL50系列

产品介绍

DESCRIPTION

产品规格

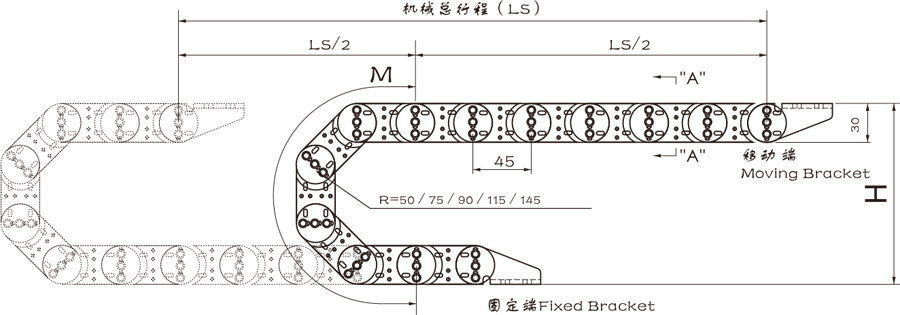

◆ 长度计算




◆ 长行程架空-滑行运行



材质

不锈钢 镀锌板

运行速度

1m/sec

温度范围

因材质而定

拖链设置长度

L=S/2+M

安全安装高度(极限安装高度)

H+32mm



R

mm

H

mm

M

mm

50

135

250





型号DESP-TL45


节距

50

弯曲半径

50

拖链宽度范围

35~400

拖链内高

18

Ⅰ、Ⅱ型支撑板最大孔径

-

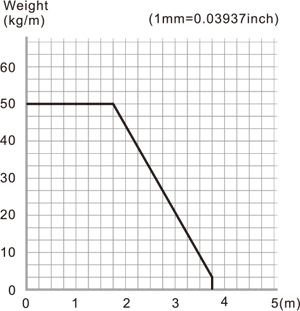

允许架空度(不加支撑轮)

空载情况(4米)

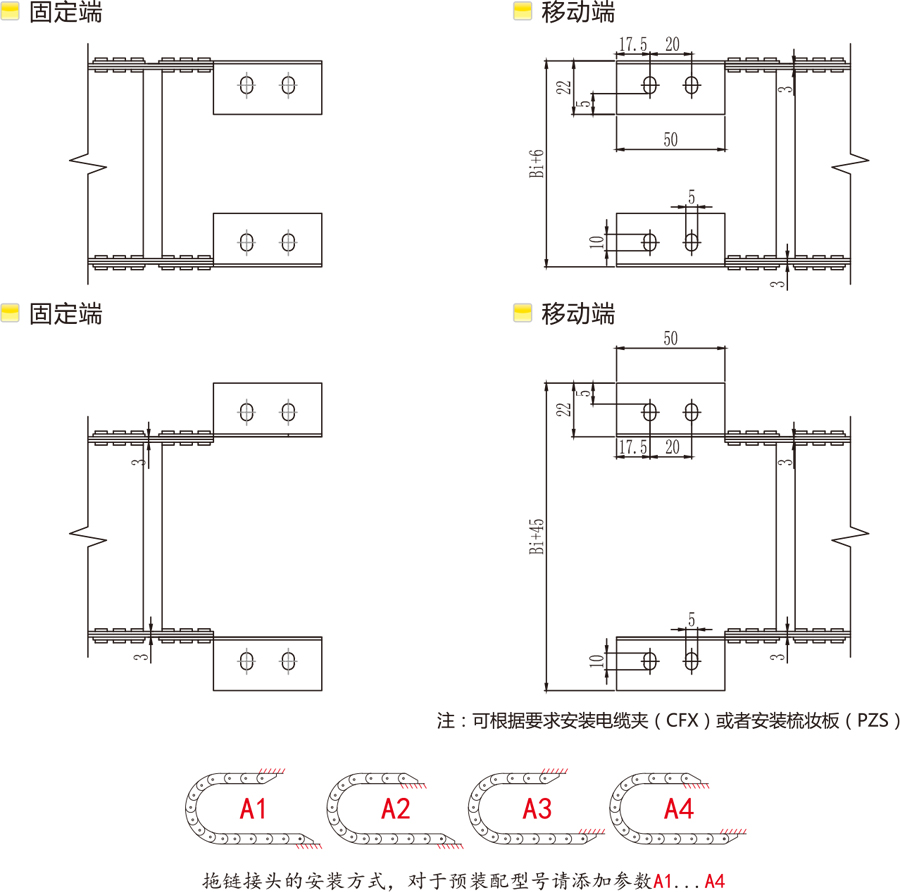

安装尺寸

◆ 订货举例


类型

节距

拖链宽度

弯曲半径(R)

长度(L)

数量(Q)

DESP-TL50

50

W150

R50

2800

56PCS


全封闭拖链型号为TLG50,规格尺寸同敞开式拖链一样,钢托链详细参数请咨询公司客服。

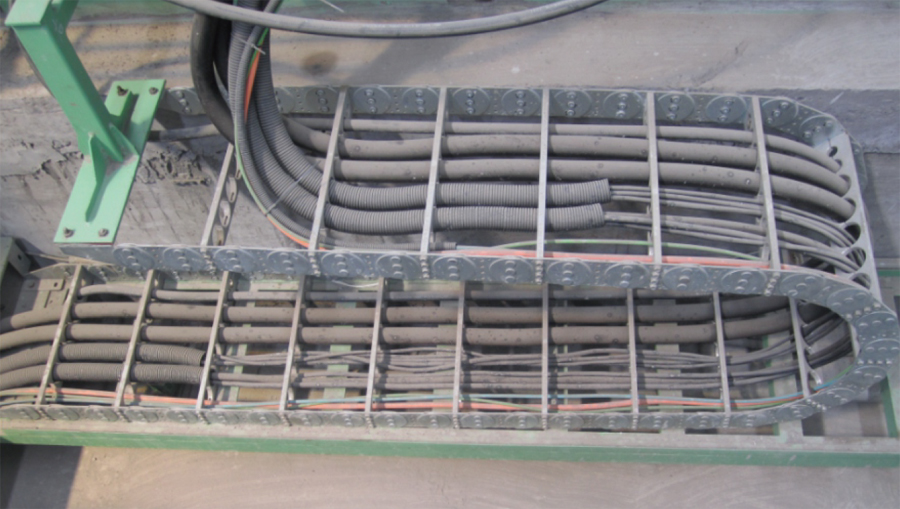

应用场合


联系我们
无锡德斯普拖链技术有限公司
电话:0510-83568901
传真:0510-83568902
邮箱:salesgroup@desptech.com
网址:www.desptech.com
地址:无锡市惠山区钱桥镇稍塘工业区稍塘路29号
